Каталог ШВП (шарико-винтовые передачи) для ЧПУ

Шарико-винтовая передача (ШВП) – это один из типов линейного привода, который преобразует движение вращательного типа в поступательное. Обычно вращается винт в неподвижно закрепленной гайке, но есть ШВП, в которых неподвижен винт, а вращается гайка.

Особенность шарико-винтовой передачи в том, что взаимодействие винта и гайки происходит не напрямую, а посредством шариков. Благодаря этому снижается трение и увеличивается КПД.

Важна особенность привода типа винт-гайка ШВП в том, что он обеспечивает высокоточное перемещение движущегося элемента. Основными конструкционными частями выступают винт и гайка. Для изготовления винта используется закаленная сталь высокого качества. На поверхности винта нарезаются беговые дорожки, служащие направляющими для шариков гайки. При вращении винта шарики катятся, передавая усилие на гайку.

Шарико-винтовые пары для станков сейчас используют в 90% станков с ЧПУ, причем не только в высокоточных, но и среднего класса.

Преимущества и недостатки механизма

Достоинства ШВП по сравнению с другими типами передач:

• длительный ресурс работы, малый уровень износа; • точное позиционирование линейного перемещения;
• плавная, бесшумная работа;
• значение КПД, достигающее 98%;
• высокая нагрузка;
• незначительный нагрев в процессе функционирования;
• преднатяг, что исключает люфт;
• возможность продолжительной работы без перерывов.

Шарико-винтовая передача не требует повышенного усилия в момент старта. Эта особенность позволяет использовать в механизме привода электродвигатели сниженной мощности.

Есть определенные недостатки:

• чувствительность к пыли;
• ограниченная длина перемещения из-за провисания винта;
• боится вибраций.

При работе станка с ЧПУ в условиях возможного запыления или попадания на него стружки, винт должен закрываться гофрированным чехлом. Максимальная длина винта не должна превышать 2-х метров, в противном случае возникает эффект провисания.

Классификация ШВП

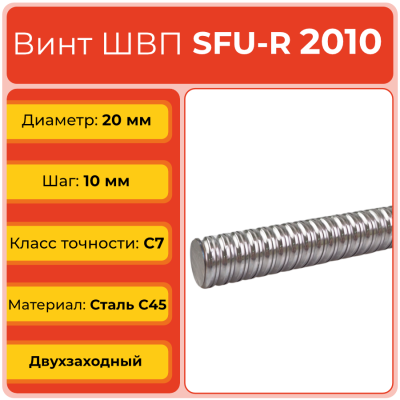

Каталог ШВП интернет-магазина Technix включает шарико-винтовые передачи (ШВП) нескольких видов.

В интернет-магазине можно купить ШВП:

• прецизионные или с нормальным классом точности;
• с винтами, изготовленными способом прокатки или нарезки канавок;
• с гайками фланцевого или круглого вида;
• с наружным, либо внутренним механизмом рециркуляции шариков;
• с мелким и крупным шагом винта.

Цены на шарико-винтовые пары для станков

Цена ШВП напрямую зависит от качества выполнения, типа передачи, класса точности. По точности можно купить ШВП для ЧПУ от С0 до С10. Данная характеристика определяет степень погрешности позиционирования гайки во время ее перемещения вдоль винта.

При необходимости купить шарико-винтовую пару для замены узла на станке, нужно подбирать механизм с такими же характеристиками.

Покупать шарико-винтовую передачу с большим классом, чем у станка также не имеет смысла. Это приведет к перерасходу средств, но оборудование лучше работать не станет.
